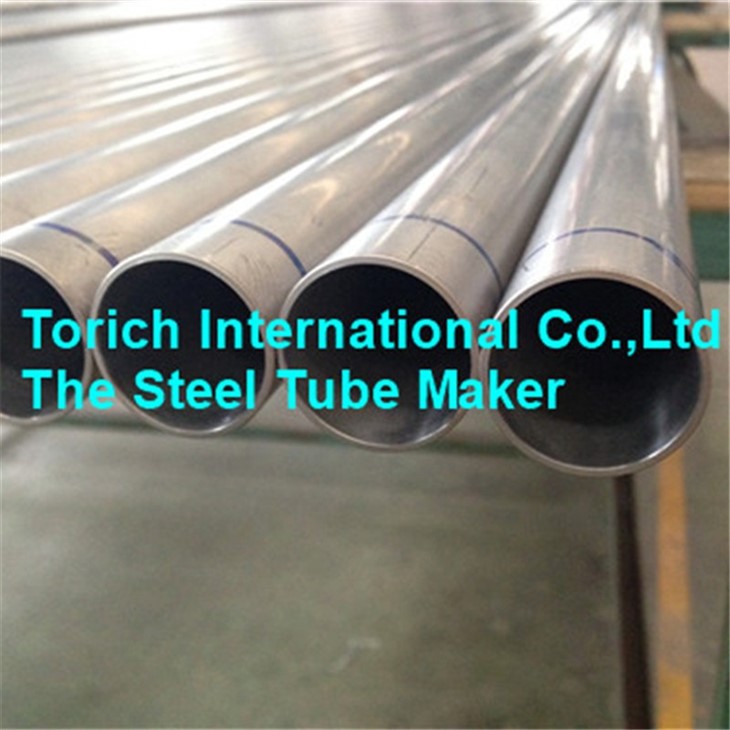

ASTM A530 legerat stålrör för hög temperaturbeständighet

Legerade stålrör används ofta i olika industriella tillämpningar på grund av deras utmärkta mekaniska egenskaper och höga-temperaturbeständighet. ASTM A530 är en standardspecifikation för sömlösa och svetsade kol- och legeringsstålrör lämpliga för hög-temperaturservice. Den här artikeln ger en översikt över ASTM A530-legerade stålrör, inklusive deras material, specifikationer, kemiska sammansättningar, mekaniska egenskaper, stålkvaliteter och tillämpningar.

Material

Legerade stålrör ASTM A530 är gjorda av olika kvaliteter av kol och legerat stål. De mest använda materialen listas i tabellen nedan.

Materialklass	Kemisk sammansättning (procent)
A213 T2	C: 0,10-0,20, Mn: 0,30-0,61, Si: 0,10-0,30, Cr: 0,50-0,81, Mo: 0,44-0,65
A213 T5	C: 0,15, Mn: 0,30-0,60, Si: 0,50 max, Cr: 4,00-6,00, Mo: 0,45-0,65
A213 T9	C: 0,15, Mn: 0,30-0,60, Si: 0,25-1,00, Cr: 8,00-10,00, Mo: 0,90-1,10
A213 T11	C: 0,05-0,15, Mn: 0,30-0,60, Si: 0,50-1,00, Cr: 1,00-1,50, Mo: 0,44-0,65
A213 T22	C: 0,05-0,15, Mn: 0,30-0,60, Si: 0,50 max, Cr: 1,90-2,60, Mo: 0,87-1,13
A213 T91	C: 0,07-0,13, Mn: 0,30-0,60, Si: 0,20-0,50, Cr: 8,00-9,50, Mo: 0,85-1,05

Specifikation

ASTM A530 specificerar kraven för sömlösa och svetsade kol- och legeringsstålrör för hög-temperaturservice. Rören är avsedda för användning i applikationer som pannor, överhettare, värmeväxlare och kondensorer. Rören finns i olika storlekar, tjocklekar och längder.

Specifikationerna för rör av legerat stål ASTM A530 är listade i tabellen nedan.

Specifikation	ASTM A530
Storleksintervall	1/8" - 26"
Tjocklek	0.015" - 3.00"
Längd	Enkel slumpmässig, dubbel slumpmässig, klipplängd
Typ	Sömlös, svetsad

Kemisk sammansättning

Den kemiska sammansättningen av legerat stålrör ASTM A530 varierar beroende på materialkvalitet. Tabellen nedan visar den kemiska sammansättningen av några vanliga sorter.

Materialklass	Kemisk sammansättning (procent)
T2	C: 0,10-0,20, Mn: 0,30-0,61, Si: 0,10-0,30, Cr: 0,50-0,81, Mo: 0,44-0,65
T5	C: 0,15, Mn: 0,30-0,60, Si: 0,50 max, Cr: 4,00-6,00, Mo: 0,45-0,65
T9	C: 0,15, Mn: 0,30-0,60, Si: 0,25-1,00, Cr: 8,00-10,00, Mo: 0,90-1,10
T11	C: 0,05-0,15, Mn: 0,30-0,60, Si: 0,50-1,00, Cr: 1,00-1,50, Mo: 0,44-0,65
T22	C: 0,05-0,15, Mn: 0,30-0,60, Si: 0,50 max, Cr: 1,90-2,60, Mo: 0,87-1,13
A213 T91	C: 0,07-0,13, Mn: 0,30-0,60, Si: 0,20-0,50, Cr: 8,00-9,50, Mo: 0,85-1,05

Mekaniska egenskaper

De mekaniska egenskaperna hos rör av legerat stål ASTM A530 beror på materialkvaliteten och den tillverkningsprocess som används. Tabellen nedan visar de typiska mekaniska egenskaperna för några vanliga sorter.

Materialklass	Draghållfasthet (MPa)	Yield Strength (MPa)	Förlängning (%)
A213 T2	415 min	205 min	30 min
A213 T5	415 min	205 min	30 min
A213 T9	620 min	440 min	20 min
A213 T11	415 min	205 min	30 min
A213 T22	415 min	205 min	30 min
A213 T91	585 min	415 min	20 min

Stålkvalitet

Stålkvaliteten är en viktig faktor för att bestämma lämpligheten hos legerade stålrör ASTM A530 för en specifik tillämpning. Tabellen nedan ger viss information om stålsorterna och deras typiska tillämpningar.

Stålkvalitet	Ansökan
T2	Pannrör, överhettarrör, värmeväxlarrör, kondensorrör
T5	Pannrör, överhettarrör, värmeväxlarrör, kondensorrör
T9	Pannrör, överhettarrör, värmeväxlarrör, kondensorrör
T11	Pannrör, överhettarrör, värmeväxlarrör, kondensorrör
T22	Pannrör, överhettarrör, värmeväxlarrör, kondensorrör
T91	Pannrör, överhettarrör, värmeväxlarrör, kondensorrör

Ansökan

Legerade stålrör ASTM A530 används i stor utsträckning i olika högtemperaturtillämpningar som pannor, överhettare, värmeväxlare och kondensorer. Rören är designade för att tåla höga tryck och temperaturer och har utmärkt korrosionsbeständighet. De används också inom kraftgenererings-, kemi-, petrokemisk- och olje- och gasindustrin.
