Produktbeskrivning
Produktspecifikationer
| Standarder |
EN 10216-5 |
| Stålkvaliteter | 1.4410 (UNS S32750 / 2507), 1.4501 (UNS S32760), etc |
| Likvärdiga standarder | ASTM A789 / ASTM A790 / ASME SA789 / ASME SA790 |
| Ytterdiameter (OD) |
6 mm - 250 mm |
| Väggtjocklek (WT) | 0,5 mm - 30 mm |
| Längd | 6/12 m, kundanpassad |
| Ytbehandling | Ljus glödgat |
| Produktionsprocess | Kallvalsad / Kalldragen |
| Skick | Lösning glödgat |
Jämfört med 316L och 2205 kvaliteter erbjuder Super Duplex rostfritt stålrör överlägsen mekanisk styrka, som kan motstå hydrauliska tryckstötar i 10 000 PSI-intervallet, vilket gör det idealiskt för högtryckshydrauliksystem.
Med ett PREN som är större än eller lika med 42, motstår Super Duplex rostfritt stål klorid-inducerad korrosion, havsvattenexponering och sura miljöer, vilket gör det lämpligt för de hårda, höga-temperaturerna och höga-salthaltsförhållandena som finns i djupa-tillämpningar i djupa-vattenhål.
Rörledningen genomgår en ljusglödgning för att uppnå en ytjämnhet på Ra Mindre än eller lika med 0,8 μm; detta minskar det hydrauliska flödesmotståndet med 15–20 % och minimerar ackumulering av föroreningar och igensättning, vilket säkerställer exakt och stabil hydraulisk signalöverföring-som uppfyller de rigorösa kraven på hög-precisionshydraulikrör i olje- och gasindustrin.
Anpassade tjänster
- TORICH erbjuder anpassning för icke-standardmått, med väggtjocklekstoleranser kontrollerade till ±0,05 mm och ytterdiametertoleranser till ±0,1 mm. Slangen levereras i spolar, med anpassningsbara spollängder.
- Vi tillhandahåller änd-bearbetningstjänster-inklusive släta ändar, fasning, gängning, spårning och svetsfasning-tillsammans med gradning för att förhindra läckage av hydraulvätska efter montering.
- Förutom standard BA-finish erbjuder vi ytbehandlingar som BA kombinerat med invändig elektropolering (EP), betning och passivering samt invändig borrning.
Kemisk sammansättning
| Stålkvalitet | C max |
Si | Mn |
P max |
S max |
N | Cr | Cu | Mo | Ni | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Namn på stål | antal | ||||||||||
| X2CrNiMoN22-5-3 | 1.4462 | 0.030 | Mindre än eller lika med 1,00 | Mindre än eller lika med 2,00 | 0.035 | 0.015 | 0.10-0.22 | 21.0-23.0 | – | 2.50-3.5 | 4.5-6.5 |
| X2CrNiMoSi18-5-3 | 1.4424 | 0.030 | 1.40-2.00 | 1.20-2.00 | 0.035 | 0.015 | 0.05-0.10 | 18.0-19.0 | – | 2.50-3.0 | 4.5-5.2 |
| X2CrNiN23-4 | 1.4362 | 0.030 | Mindre än eller lika med 1,00 | Mindre än eller lika med 2,00 | 0.035 | 0.015 | 0.05-0.20 | 22.0-24.0 | 0.10-0.60 | 0.10-0.60 | 3.5-5.5 |
| X2CrNiMoN25-7-4 | 1.4410 | 0.030 | Mindre än eller lika med 1,00 | Mindre än eller lika med 2,00 | 0.035 | 0.015 | 0.20-0.35 | 24.0-26.0 | – | 3.00-4.5 | 6.0-8.0 |
| X2CrNiMoCuN25-6-3 | 1.4507 | 0.030 | Mindre än eller lika med 0,70 | Mindre än eller lika med 2,00 | 0.035 | 0.015 | 0.15-0.30 | 24.0-26.0 | 1.00-2.50 | 2.70-4.0 | 5.5-7.5 |
| X2CrNiMoCuWN25-7-4 | 1.4501 | 0.030 | Mindre än eller lika med 1,00 | Mindre än eller lika med 1,00 | 0.035 | 0.015 | 0.20-0.30 | 24.0-26.0 | 0.50-1.00 | 3.00-4.0 | 6.0-8.0 |
Mekaniska egenskaper
| Stålkvalitet | Stålnummer | Draghållfasthet | Avkastningsstyrka Rp0,2 | Förlängning | Hårdhet |
|---|---|---|---|---|---|
| X2CrNiMoN22-5-3 | 1.4462 | 620–880 MPa | Större än eller lika med 450 MPa | Större än eller lika med 25 % | Mindre än eller lika med 290 HB |
| X2CrNiMoSi18-5-3 | 1.4424 | 600–850 MPa | Större än eller lika med 400 MPa | Större än eller lika med 25 % | Mindre än eller lika med 290 HB |
| X2CrNiN23-4 | 1.4362 | 600–830 MPa | Större än eller lika med 400 MPa | Större än eller lika med 25 % | Mindre än eller lika med 290 HB |
| X2CrNiMoN25-7-4 | 1.4410 | 795–950 MPa | Större än eller lika med 550 MPa | Större än eller lika med 25 % | Mindre än eller lika med 310 HB |
| X2CrNiMoCuN25-6-3 | 1.4507 | 800–950 MPa | Större än eller lika med 550 MPa | Större än eller lika med 25 % | Mindre än eller lika med 310 HB |
| X2CrNiMoCuWN25-7-4 | 1.4501 | 800–1000 MPa | Större än eller lika med 550 MPa | Större än eller lika med 25 % | Mindre än eller lika med 310 HB |
Möjliga alternativa betyg
- För hydrauliska rörledningar på land som arbetar vid omgivningstemperaturer med låga kloridhalter är 2205 duplext rostfritt stål ett kostnads-effektivt val.
- För rörledningar som används i hög-temperatur, ultra-djupvatten och salthaltiga miljöer är 6Mo rostfritt stål (1.4547, UNS S31254) lämpligt; med ett PREN-värde större än eller lika med 43, är det lämpligt för låg-tryck, tjocka-väggar som utsätts för extremt höga kloridnivåer.
- För onshore, lågtryckshydraulikledningar som utsätts för mild korrosion, är 316L rostfritt stål ett alternativ; även om det är billigare än duplext rostfritt stål, är det olämpligt för de tuffa förhållanden som finns i offshore- och borrhålsmiljöer.
tillämpningsområden
EN 10216-5 Super Duplex rostfritt stålrör för hydrauliska styrledningar i krävande olje- och gasindustrimiljöer:
- Hydrauliska undervattenskontrollsystem: Hydrauliska ventilmanöverledningar, undervattens navelsträngar
- Offshore-plattformshydrauliksystem: Safety Instrumented Systems (SIS), hydrauliska ställdon
- Brunnshuvudets kontrollpaneler: Hydrauliska matningsledningar, styrvätsketransmissionssystem
- Kontrollledningar för kemiska injektioner: Injektionsledningar för korrosionsinhibitorer, flödessäkringssystem

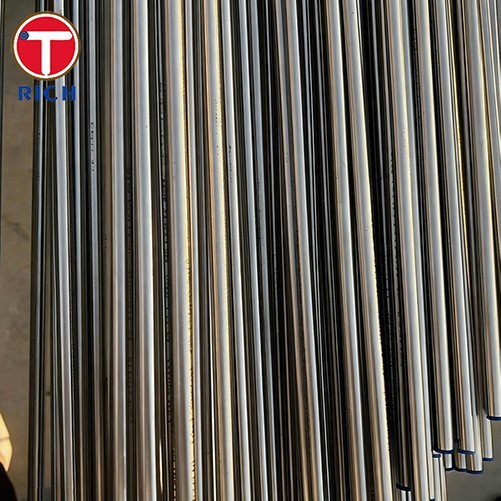

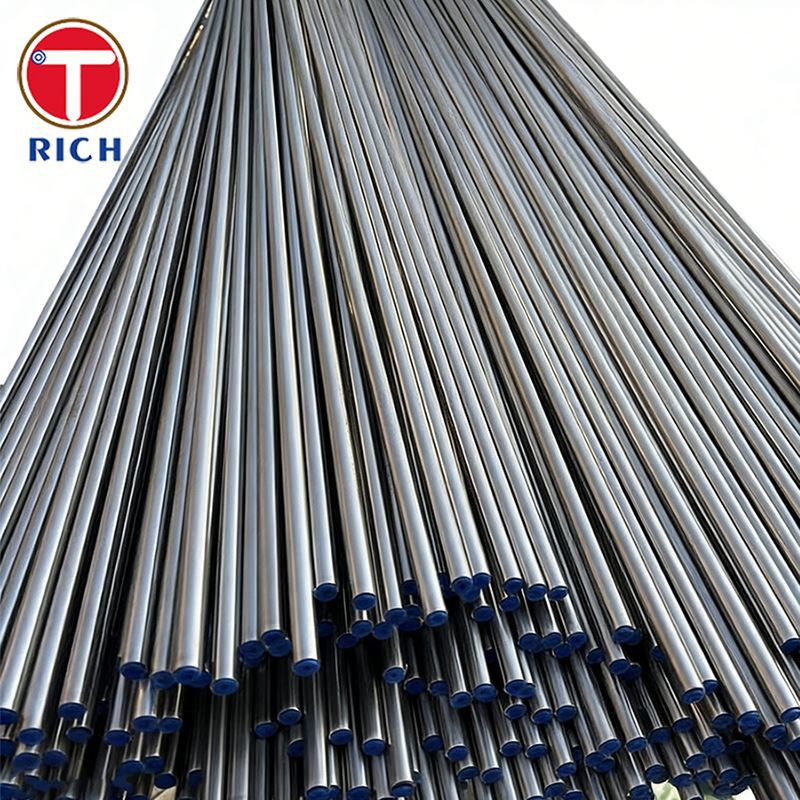

Produktutställning
Testutrustning
Fabriksutrustning
Betningsutrustning
Poleringsutrustning
Kallritningsutrustning
Produktpaket
FAQ
F: Vilka är fördelarna med BA (Bright Annealed)-slangar jämfört med standardslangar av polerat stål för hydraulledningar?
S: BA-rör glödgas i en förseglad kväveatmosfär, vilket resulterar i en oxid-fri yta med en Ra-råhet på mindre än eller lika med 0,8 μm. Detta minimerar vidhäftning av hydraulvätska och förhindrar blockering av rörledningar, vilket gör den lämplig för hydrauliska system med hög-precision.
F: Är den lämplig för användning i sura servicemiljöer (NACE MR0175)?
A: Ja. Våra 1.4410 och 1.4501 super duplex rostfria stålkvaliteter uppfyller helt NACE MR0175 / ISO 15156 standarder, vilket gör att de kan motstå H₂S serviceförhållanden inom de specificerade hårdhets- och miljögränserna.
F: Vilka inspektioner utförs innan produkterna lämnar fabriken?
S: Inspektioner utförs strikt i enlighet med kraven i EN 10216-5 (TC2-klass), som omfattar analys av kemisk sammansättning, mekanisk testning, hydrostatisk testning, ultraljudstestning, virvelströmstestning samt dimensionella och visuella inspektioner.
