Olje- och gasindustrin verkar i några av de mest krävande miljöerna; utrustningen som används måste tåla höga tryck, extrema temperaturer och frätande vätskor samtidigt som den säkerställer långsiktig, pålitlig prestanda.Kapillärrör olja och gasapplikationer består av precisionsrör av rostfritt stål som är oumbärliga för olje- och gasutvinning och produktionssystem.
Under extrema driftsförhållanden som kännetecknas av samtidig närvaro av högt tryck, hög temperatur och korrosiva media, kämpar konventionella rörledningar ofta för att upprätthålla långtidsstabilitet.- Däremot fungerar precisionskapillärslangar-som kännetecknas av sin lilla borrning, höga hållfasthet och överlägsna korrosionsbeständighet-som en kritisk komponent i övervakningssystem i borrhål, kemikalieinsprutning och kontrollsystem. Den här artikeln analyserar tillämpningar, urvalskriterier, material och tillverkningsprocesser förknippade med denna slang.
Vad används kapillärrör till inom olje- och gasindustrin?
I olje- och gasproduktionssystem spelar kapillärslangar en avgörande roll för att leverera kemikalier, överföra hydraultryck och stödja realtidsövervakningsfunktioner-. Jämfört med konventionella rör ger precisionskapillärrör mindre diametrar, snävare toleranser, förbättrad korrosionsbeständighet och bättre tillförlitlighet i begränsade installationsutrymmen.
Övervakningssystem för borrhål
Moderna olje- och gaskällor kräver kontinuerlig övervakning för att optimera produktionseffektiviteten och säkerställa driftsäkerhet. Kapillärrör används i stor utsträckning i övervakningssystem i hål för att ansluta trycksensorer, temperaturövervakningsanordningar och annan intelligent kompletteringsutrustning.
Dessa system kräver slangar som kan motstå högt tryck, vibrationer, temperaturfluktuationer och de korrosiva effekterna av brunnsvätskor. Kapillärrör i rostfritt stål erbjuder stabil prestanda och skyddar känsliga övervakningskomponenter under lång-service.
Kemiska injektionssystem
Kemisk injektion är avgörande för att kontrollera korrosion, förhindra beläggningsbildning och förbättra olje- och gasutvinningen.
I dessa system levererar kapillärslangar exakta doser av korrosionsinhibitorer, demulgeringsmedel och andra behandlingskemikalier direkt till produktionszonen. Slangen måste säkerställa exakt flödeskontroll samtidigt som den motstår kemiska angrepp från både de injicerade vätskorna och producerade kolväten.
Hydrauliska styrledningar
Hydrauliska styrsystem används i stor utsträckning i undervattens- och offshoreproduktionsutrustning, inklusive säkerhetsventiler och intelligenta kompletteringssystem.
Kapillärrör fungerar som tillförlitliga hydrauliska transmissionsledningar och gör det möjligt för operatörer att fjärrstyra kritisk utrustning i borrhålet. Hög-tryckförmåga, dimensionell precision och långtids-mekanisk stabilitet är nyckelkrav för dessa applikationer.
Offshore olje- och gasnavelsystem
Offshoreplattformar och undervattensproduktionsanläggningar är beroende av umbilical system för att överföra hydraulisk kraft, elektriska signaler och kemikalier mellan ytutrustning och undervattenskomponenter.
Precisionskapillärslangär integrerad i dessa komplexa system på grund av dess överlägsna korrosionsbeständighet, kompakta designflexibilitet och pålitliga prestanda i marina miljöer.
Viktiga krav för applikationer för olja och gas i kapillärrör
Korrosionsbeständighet
Korrosion är en av de största utmaningarna i olje- och gasmiljöer. Olje- och gaskällor innehåller vanligtvis frätande ämnen såsom H2S, CO2, Cl- och organiska syror, som kräver rörledningsmaterial för att uppvisa utmärkt korrosionsbeständighet.
316/316L rostfritt stål är lämpligt för allmän marinteknik och kemisk industri; duplexa rostfria stål (2205/2507) erbjuder högre hållfasthet och korrosionsbeständighet; och nickellegeringar-som 625, 825 och C276-är speciellt designade för extremt korrosiva miljöer.

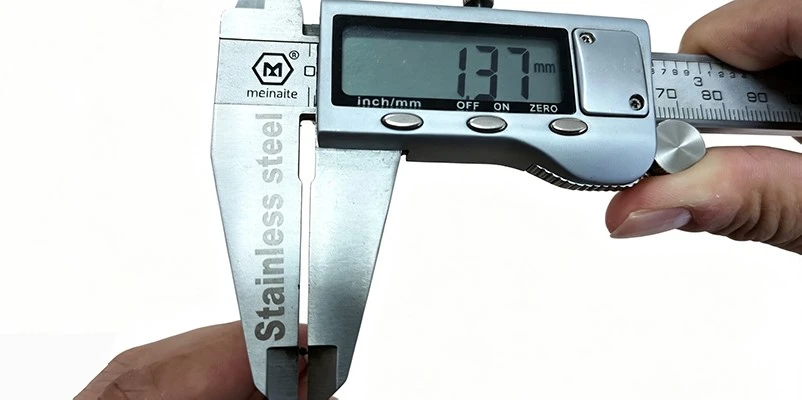

Hög precision och snäv tolerans
Olje- och gasövervakning, kemikalieinsprutning och hydrauliska styrsystem ställer extremt höga precisionskrav på rörledningsdiametrar och väggtjocklekar; alltför stora dimensionsavvikelser kan direkt leda till datainexakthet, flödesobalanser och otillräcklig hydraulkraft.
Olje- och gasindustrin kräver vanligtvis att ytterdiameterstoleranser kontrolleras inom ±0,01 mm, med lika stränga krav på innerdiametertoleranser, för att säkerställa satskonsistens och utbytbarhet.
Högtrycksprestanda
Olje- och gaskällor kan nå djup på flera tusen meter med driftstryck upp till 100 MPa; Rörledningar måste kontinuerligt motstå extrema tryckstötar, och otillräckligt tryckmotstånd kan leda till säkerhetsrisker såsom rörsprängningar, deformation och läckage.
Kapillärrörolja och gas måste verifieras genom hydrostatiska, gas-täthets- eller sprängtester för att säkerställa att de inte uppvisar något läckage eller permanent deformation vid nominellt tryck och har en tillräcklig säkerhetsmarginal.
Inre renlighet och ytkvalitet
Resterande föroreningar, oxidskal och grader på kapillärernas innerväggar kan leda till problem som vätskeblockeringar, kontaminering av kemiska medel och sensorfel, vilket direkt påverkar driftsstabiliteten hos olje- och gasutrustning.
Kapillärernas innerväggråhet bör kontrolleras till Ra Mindre än eller lika med 0,8 μm (eller lägre) och utsättas för avfettnings-, betnings- eller passiveringsbehandlingar för att förhindra blockeringar eller kontaminering orsakad av olja, metallpartiklar och oxidbeläggningar.
Material för olje- och gaskapillärrör
Korrosionsnivåer och tryck-temperaturparametrar varierar avsevärt mellan olika driftsförhållanden för olja och gas. därför måste kapillärrör gjorda av lämpliga material väljas för att säkerställa kompatibilitet och stabilitet. Följande tabell jämför de vanliga kapillärrörsmaterialen som används i olje- och gasindustrin, tillsammans med deras lämpliga tillämpningar och prestandaparametrar:
| Materialklass | Huvudlegeringsegenskaper | Lämpliga servicevillkor | Typiska applikationer |
|---|---|---|---|
| 316L | Lågt-kolmolybden-innehållande austenitiskt rostfritt stål med god beständighet mot allmän kloridkorrosion | Måttliga korrosiva miljöer och allmänna förhållanden nere i borrhålet | Hydrauliska styrledningar, övervakningsledningar |
| 904L | Austenitiskt rostfritt stål med högt-nickel och högt-molybdenhalt med utmärkt motståndskraft mot reducerande syror | Mycket sura och hög-kloridhaltiga miljöer | Instrumenteringsrör för offshoreplattformar |
| 2205 | Duplext rostfritt stål med hög hållfasthet och utmärkt motståndskraft mot kloridspänningskorrosionssprickor | Klorid-innehållande och CO₂-innehållande brunnförhållanden | Hydrauliska styrledningar i hålet |
| Inconel 625 | Nickel-baserad legering med utmärkt motståndskraft mot höga temperaturer och kraftig korrosion | Extremt hårda brunnar med sura gaser och brunnar med hög-temperatur och högt-tryck (HTHP) | Övervakningssystem i hålet, kemiska injektionsslangar |
| Incoloy 825 | Nickel-järn-kromlegering med utmärkt motståndskraft mot svavelsyra, fosforsyra och spänningskorrosionssprickor | Miljöer med högt-svavligt och högt-CO₂-gasfält | Hydrauliska styrsystem, nedhålsinstrumentering |
Varför välja TORICH för olje- och gaslösningar för kapillärrör?
TORICH är specialiserat på tillverkning av precisionsstålrör, med omfattande möjligheter som spänner över hela processen-från råmaterialinspektion, kalldragning och värmebehandling till slutprodukttestning.
För precisionskapillärrör som används inom olje- och gasindustrin erbjuder TORICH skräddarsydda specifikationer angytterdiameter, väggtjocklek, längd, ochmaterialsammansättning. Vi tillhandahåller även materialcertifikat, dimensionsrapporter, hydrostatiska testrapporter och ytrenhetsdata i enlighet med projektets krav.

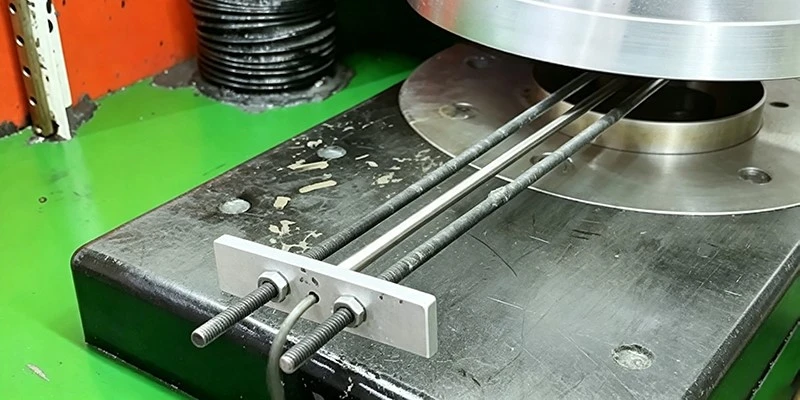

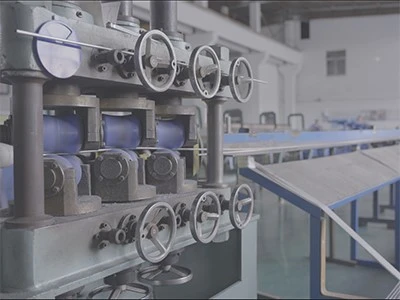

Vår fabrik och utrustning

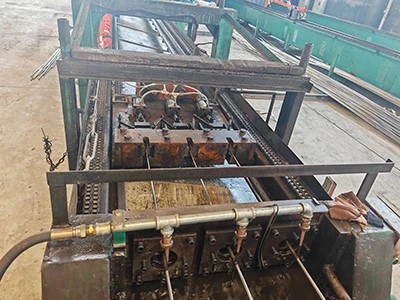

Kallritningsutrustning
Vår

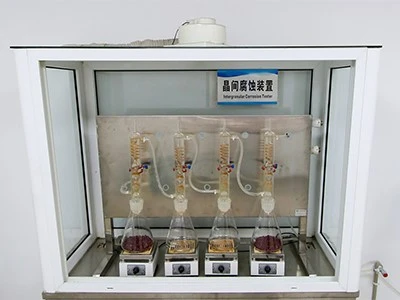

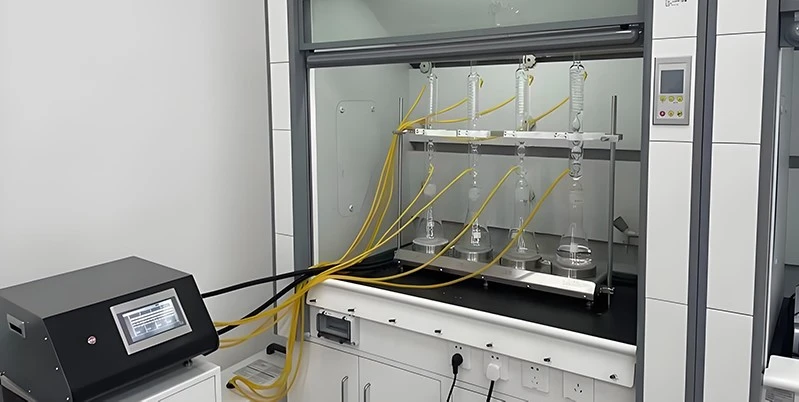

Testutrustning
Virvelströmsfeldetektor
Kapillärrör olja och gasfungerar som kritiska komponenter i borrhålsövervakning, kemisk injektion, hydraulisk styrning och navelsystem inom olje- och gasindustrin; deras tillförlitlighet är direkt kopplad till olje- och gasfältens säkerhet och driftseffektivitet.
Genom att kombinera optimalt materialval, rigorös dimensionskontroll, tillförlitliga tillverkningsprocesser och överlägsen ytrenhet,TORICHär dedikerad till att förse globala olje- och gaskunder med kapillärlösningar av rostfritt stål med precision designade för krävande miljöer.
