Produktbeskrivning
Produktspecifikationer
| Standarder | ASTM A312 / ASME SA312 |
| Stålkvaliteter | 304 304L 304H 304LN 309S 309H 310S 316 316L 316LN 317 321 347 347H 348 904L |
| Likvärdiga standarder | EN 10216-5 / DIN 17458 / JIS G3459 |
| Rörets ytterdiameter (OD) | 12-165 mm, anpassningsbar |
| Rörets väggtjocklek (WT) | 1–20 mm, anpassningsbar |
| Rörlängd | Upp till 18m, anpassningsbar |
| Fenhöjd | 6–50 mm, anpassningsbar |
| Fintjocklek | 0,3-5,0 mm, anpassningsbar |
| Fin Pitch | 4-13 FPI, anpassningsbar |
Basmaterialet ASTM A312 i rostfritt stål innehåller 18 %–20 % krom och 8 %–13 % nickel (med TP316L som innehåller ytterligare 2 %–3 % molybden). En tät kromoxidpassiveringsfilm bildas på dess yta, som effektivt motstår korrosion från sulfider (H2S), kloridjoner (Cl⁻) och sura medier som finns i olje- och gasmiljöer, och uppfyller därmed olje- och gasindustrins korrosionsbeständighetsstandarder.
Det rostfria lindade röret använder en kall-omlindning och hög-svetsprocess, vilket säkerställer en tät mekanisk låsning mellan fenorna och basröret med ett kontaktavstånd på mindre än eller lika med 0,05 mm. Validerad genom vibrationstestning visar fenorna ingen förskjutning eller lösgöring även under komplexa driftsförhållanden.
Anpassade tjänster
- TORICH erbjuder anpassningstjänster som är skräddarsydda efter kundens krav, inklusive tillverkning av rör i olika material-som 304, 316, 321, 310 och 2205 samt anpassade storlekar.
- Förutom standardbetade ytbehandlingar tillhandahåller vi en rad ytbehandlingar, inklusive ljusglödgning, sandblästring och elektropolering.
- Vi erbjuder även finningstjänster för "U-böjrör"; speciellt för rökgasmiljöer som kännetecknas av höga dammnivåer och en benägenhet för nedsmutsning, stöder vi anpassningen av extra-brett avstånd mellan lamellerna (t.ex. 4–6 mm) för att förhindra igensättning.
Kemisk sammansättning
| Element | C | Mn | Si | P (max) | S (max) | Cr | Ni | Mo |
|---|---|---|---|---|---|---|---|---|
| 304L | Mindre än eller lika med 0,030 | Mindre än eller lika med 2,00 | Mindre än eller lika med 1,00 | Mindre än eller lika med 0,045 | Mindre än eller lika med 0,030 | 18.0–20.0 | 8.0–12.0 | - |
| 309S | Mindre än eller lika med 0,080 | Mindre än eller lika med 2,00 | Mindre än eller lika med 1,00 | Mindre än eller lika med 0,045 | Mindre än eller lika med 0,030 | 22.0–24.0 | 12.0–15.0 | - |
| 316L | Mindre än eller lika med 0,030 | Mindre än eller lika med 2,00 | Mindre än eller lika med 1,00 | Mindre än eller lika med 0,045 | Mindre än eller lika med 0,030 | 16.0–18.0 | 10.0–14.0 | 2.0–3.0 |
Mekaniska egenskaper
| Egendom | Draghållfasthet (MPa) | Avkastningsstyrka (MPa) | Förlängning (%) | Hårdhet (HB) |
| 304L | Större än eller lika med 485 | Större än eller lika med 170 | Större än eller lika med 35 | Mindre än eller lika med 192 |
| 309S | Större än eller lika med 515 | Större än eller lika med 205 | Större än eller lika med 40 | Mindre än eller lika med 192 |
| 316L | Större än eller lika med 485 | Större än eller lika med 170 | Större än eller lika med 40 | Mindre än eller lika med 192 |
Möjliga alternativa betyg
- Incoloy 800 / 800H uppvisar utmärkt kryphållfasthet vid hög-temperatur och brotthållfasthet, vilket gör den lämplig för värmeväxlare som arbetar vid temperaturer över 600–800 grader.
- Inconel 600 / 625 har överlägsen korrosionsbeständighet och oxidationsbeständighet, vilket gör den lämplig för rökgasvärmeväxlare med hög-temperatur.
- 904L uppvisar exceptionell motståndskraft mot gropfrätning, spaltkorrosion och kloridkorrosion, vilket gör den lämplig för avsaltningsanläggningar för havsvatten.
tillämpningsområden
De specifika tillämpningarna av ASTM A312 rostfritt lindade flänsrör i olje- och gasindustrin är följande:
- Luftkylare i oljeraffinaderier
- Värmeväxlare för offshore oljeplattformar och FPSO-system
- Glykolregenereringsenheter och gasdehydreringssystem
- Förångningssystem för flytande naturgas (LNG).
- Svavelåtervinningsenheter
- Elda värmare och petrokemiska ugnar i raffinaderier
- Marina HVAC värmeväxlingssystem

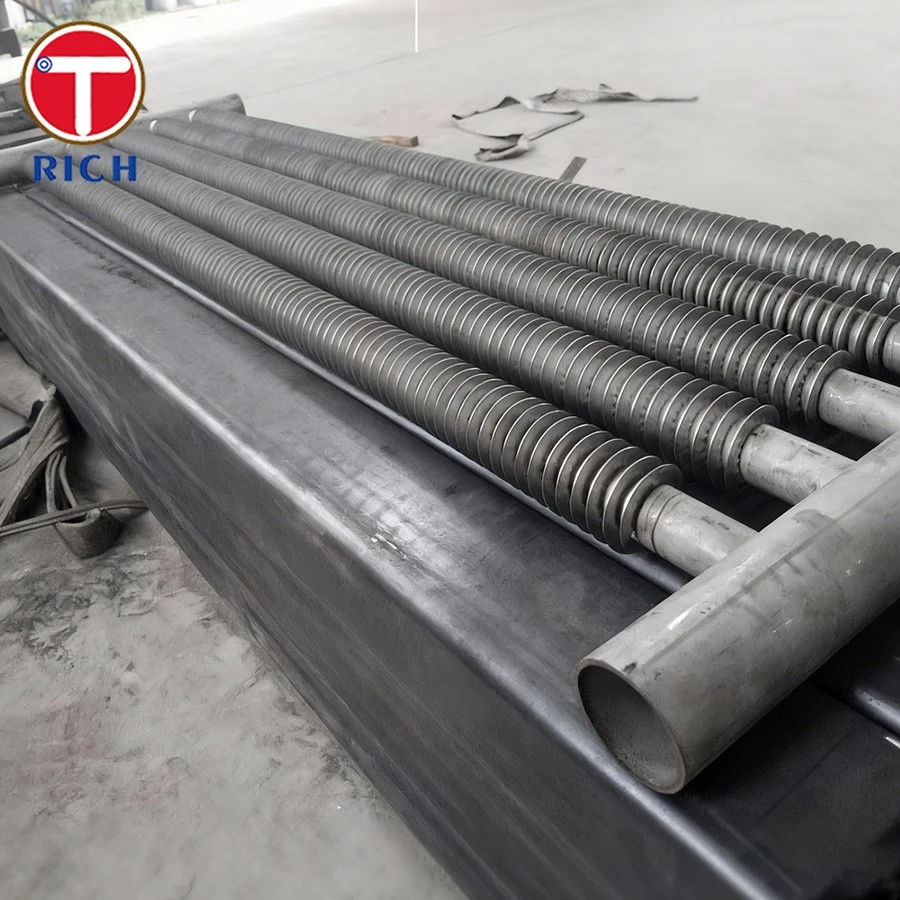

Produktutställning
Testutrustning
Fabriksutrustning
Betningsutrustning
Produktpaket
FAQ
F: Vad är ett spirallindat-flänsrör och hur förbättrar det värmeöverföringseffektiviteten?
S: Spirallindade -flänsrör ökar kontaktytan på en värmeväxlare genom att tätt linda en kontinuerlig spiralformad metallremsa (fena) runt den yttre ytan av ett basrör. I olje- och gastillämpningar främjar denna konfiguration intensiv turbulens i den externa vätskan som strömmar genom skalsidan, och reducerar därigenom avsevärt det termiska motståndet.
F: Kan specialiserade legeringar användas för både basröret och fenorna?
S: Ja, duplext rostfritt stål, superduplext rostfritt stål, Inconel och 254 SMO är alla tillgängliga alternativ.
F: Kan du tillverka böjda flänsrör för användning i U-rörspaketvärmeväxlare?
S: Ja, vi kan tillverka U-böjda flänsrörsenheter. Vi kan ta emot initiala raka rörlängder på upp till 27 000 mm med bibehållen optimal fendensitet. Genom att noggrant kontrollera böjningsradien och applicera efter-böjningsvärmebehandling säkerställer vi att böjarna förblir fria från skrynkling och överdriven väggförtunning.
