Produktbeskrivning
Produktspecifikationer
| Standarder | ASTM B338 / ASME SB338 |
| Stålkvaliteter | Grad 1 årskurs 2/2H årskurs 3 årskurs 7/7H årskurs 9 årskurs 11 årskurs 12 årskurs 13 årskurs 14 årskurs 15 årskurs 16/16H årskurs 17 årskurs 18 årskurs 26/26H årskurs 27 årskurs 28 årskurs 31 årskurs 33 årskurs 34 årskurs 35 årskurs 39 årskurs 39 |
| Likvärdiga standarder | ASTM B337 (sömlös), ASTM B862 (svetsat rör) |
| Ytterdiameter (OD) | 1,125", 2", 2,5", 3", eller ½" - 8" |
| Väggtjocklek (WT) | 0,5 mm - 12 mm( 0,02" – 0,5") |
| Längd | 6/12 m, eller anpassad |
| Ytbehandling | Inlagd |
| Produktionsprocess | Kall teckning |
| Skick | Glödgad (M), Stresslindrad |
I luft- eller syreinnehållande media- bildas spontant en tät TiO₂-passiveringsfilm på ytan av titanmaterial; denna film kan motstå höga kloridjonkoncentrationer på upp till 60 000 mg/L-en korrosiv miljö som är 5 till 6 gånger mer aggressiv än vad rostfritt stål tål.
Titan har en värmeledningsförmåga på 17 W/(m·K), medan aluminiummässing är 100 W/(m·K) och 70/30 cupronickel är 29 W/(m·K); sålunda har titan den lägsta värmeledningsförmågan bland dessa material. Men när tunna-väggiga titanrör används, är deras värmeöverföringsprestanda-medan den är sämre än aluminiummässings- jämförbar med den för 90/10 kupronikel och överlägsen den för 70/30 kupronikel.
Eftersom havsvatten ofta innehåller suspenderat silt och marina organismer, tenderar dessa ämnen att ackumuleras på de inre ytorna och ändarna av värmeöverföringsrör, vilket leder till erosion av kopparlegeringsrör; vidare är kopparlegeringar känsliga för korrosion inducerad av bromidjoner (Br⁻) som finns i havsvatten. Däremot lider inte TORICH 1.125in 2in 2.5in 3inch Od Titanium Tubing av dessa problem, eftersom passiveringsfilmen som är inneboende i titanmaterial ger naturligt motstånd mot fastsättning av marina organismer.
Anpassade tjänster
- För slangar avsedda för användning i kondensorer och värmeväxlare finns U-böjningstjänster tillgängliga.
- Ytbehandlingar inkluderar betning och passivering, ljusglödgning, inre och yttre spegelpolering och anti{0}}fouling-beläggningar.
- Vi tillhandahåller även ändförberedelser som svetsfasning (V-typ/U-typ), gängning (NPT/BSPT), prefabricering av flänsar, utvidgning/spolning och tub-expanderande ändbehandlingar för att minimera byggnadsarbeten på-platsen.
Kemiska sammansättningar
| Kvalitet | Ti | Al | V | Fe | O | C | N | H | Pd |
| Årskurs 2 | Balans | - | - | Mindre än eller lika med 0,30 | Mindre än eller lika med 0,25 | Mindre än eller lika med 0,08 | Mindre än eller lika med 0,03 | Mindre än eller lika med 0,015 | - |
| Årskurs 3 | Balans | - | - | Mindre än eller lika med 0,30 | Mindre än eller lika med 0,35 | Mindre än eller lika med 0,08 | Mindre än eller lika med 0,05 | Mindre än eller lika med 0,015 | - |
| Årskurs 7 | Balans | - | - | Mindre än eller lika med 0,30 | Mindre än eller lika med 0,25 | Mindre än eller lika med 0,08 | Mindre än eller lika med 0,03 | Mindre än eller lika med 0,015 | 0.12–0.25 |
Mekaniska egenskaper
| Egendom | Draghållfasthet | Avkastningsstyrka | Förlängning | Hårdhet | Densitet | Elasticitetsmodul |
| Årskurs 2 | Större än eller lika med 345 MPa | Större än eller lika med 275 MPa | Större än eller lika med 20 % | ~160 HB | 4,51 g/cm³ | 103 GPa |
| Årskurs 3 | Större än eller lika med 450 MPa | Större än eller lika med 380 MPa | Större än eller lika med 18 % | ~200 HB | 4,51 g/cm³ | 103 GPa |
| Årskurs 7 | Större än eller lika med 345 MPa | Större än eller lika med 275 MPa | Större än eller lika med 20 % | ~160 HB | 4,51 g/cm³ | 103 GPa |
Möjliga alternativa betyg
- För applikationer med låga-kostnader och låga-tryck är ASTM Grade 1 rent titanium ett lämpligt val, som erbjuder överlägsen duktilitet och är 6 % till 10 % billigare än Grade 2. Den är väl-lämpad för icke-tryckbärande-lager, tunna{0} instrument{0} och tunna{0} instrument provtagningsrör-även om dess lägre sträckgräns utesluter användning i{12}}högtryckshuvudrörledningar.
- För extrema driftsförhållanden som involverar hög- havsvatten, sura olje- och gasmiljöer eller känslighet för spaltkorrosion, rekommenderas ASTM Grade 7; även om kostnaden överstiger den för Grade 2, erbjuder den en betydligt längre livslängd.
- För högt-tryck i djupa-havsmiljöer och tunga-applikationer som involverar höga vibrationer är ASTM Grade 9 det föredragna alternativet; Den har en draghållfasthet som är 1,8 gånger högre än grad 2 och är idealisk för hög-rörsystem och utrustning som tål högt-vattentryck-.
tillämpningsområden
- 1,125-tums sömlösa titanrör är lämpliga för grenledningar för kylning av marina havsvatten, provtagningsledningar för instrumentering, brandsäkerhets- och livräddande rör, ROV-rör för undervattensrobotar för havsvatten, instrumentslangar för marina övervakningsinstrument och liknande applikationer.
- 2-tums sömlösa titanrör är lämpliga för värmeväxlarbuntar i små- till medelstora havsvattenavsaltningssystem, vattenbehandlingsrör för havsbaserade plattformsbostäder och hjälprör för undervattensutrustning.
- 2,5-tums sömlösa titanrör är lämpliga för huvudvattenkylningsledningar i marina huvud- och hjälpmotorer, kylkretsar för vindkraftsplattformar till havs och rörledningar för sura medier på olje- och gasplattformar till havs.
- 3-tums sömlösa titanrör är lämpliga för huvudkylningsrör i stora fartyg och örlogsfartyg, huvudledningar för havsvattenbrand-på offshoreplattformar, nödkylningskretsar, hög-intagsledningar för havsvatten för storskaliga avsaltningsanläggningar och liknande applikationer.

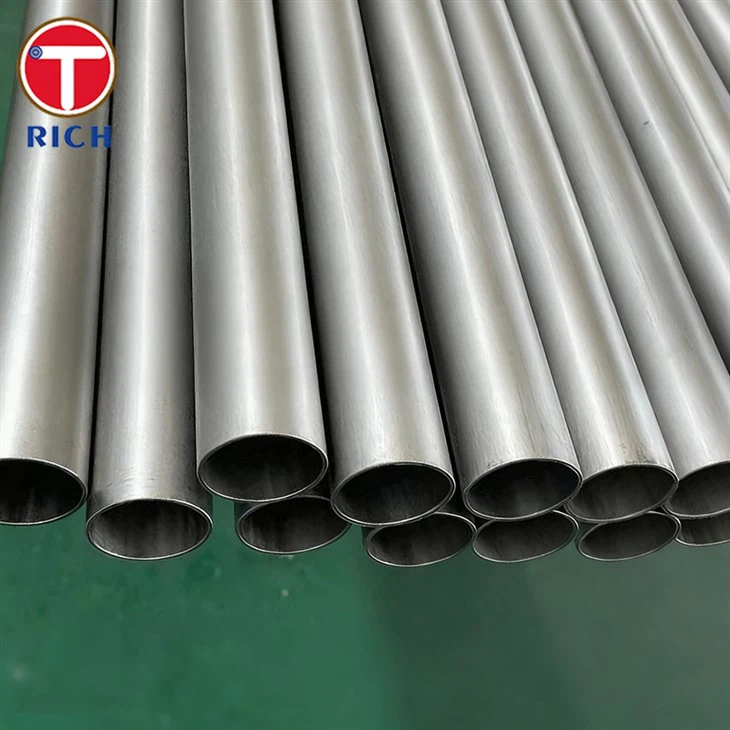

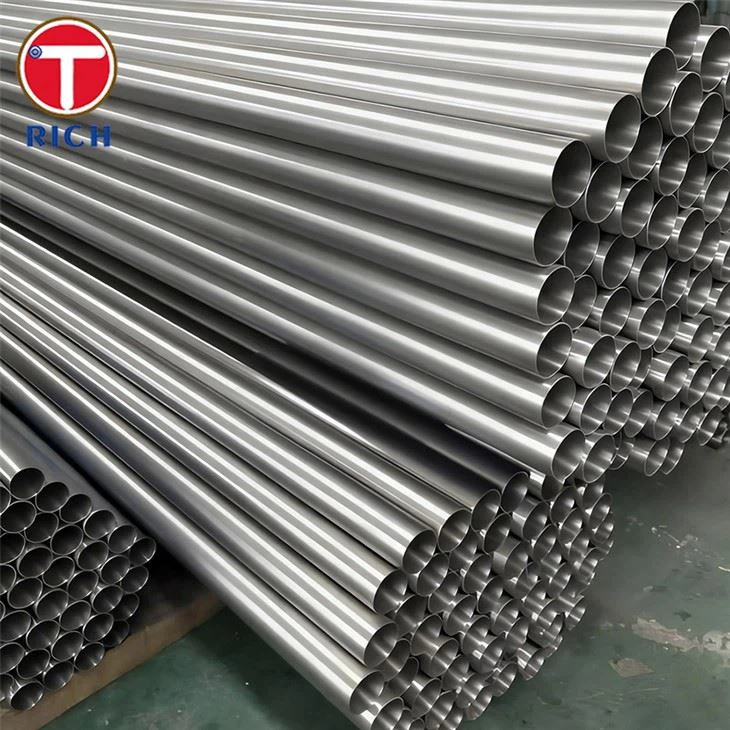

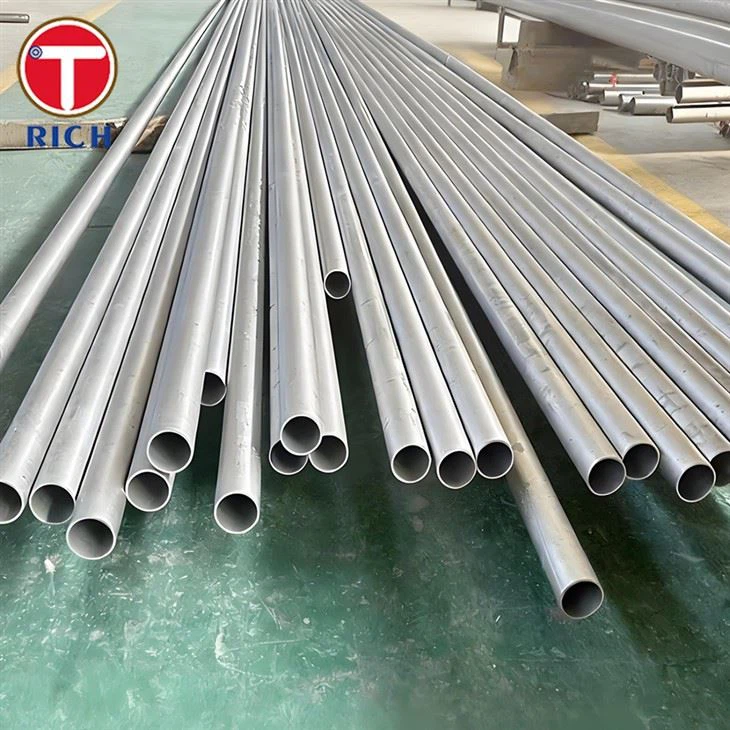

Produktutställning
Testutrustning
Fabriksutrustning
Betningsutrustning
Produktpaket
FAQ
F: Kan du tillhandahålla en klassificeringssällskapscertifiering?
S: Vi kan tillhandahålla tredje-partscertifiering från stora klassificeringssällskap-inklusive ABS, DNV GL, LR, BV och CCS-tillsammans med EN 10204 3.2-certifikat, och därmed uppfylla klassificerings- och acceptanskraven för marina fartyg och offshoreplattformar.
F: Kan du anpassa icke-standardlängder och böjda rör?
S: Vi stöder kapning med fast-längd upp till 12 meter och kan prefabricera kalla-böjda rör (1D–5D radie) samt U--formade värmeväxlarrör. Ändfasning och gängning kan också anpassas för att minimera byggnadsarbete på-platsen.
F: Vilka maximala havsvattentemperaturer tål dina produkter?
S: Gr2 sömlösa titanrör kan tåla havsvattentemperaturer upp till 100 grader på lång sikt, medan Gr7-rör tål hög- havsvatten upp till 150 grader utan risk för korrosivt fel.
